Spécifications

 Catégorie : Fraiseuses Verticales - Conventionnelles / CNC

Demande de soumission
  Référence # 0872

  Manufacturier MANFORD
  Modèle SP-150-VS
  Année 2001
  Dimension Table 9" x 42"
  Déplacement - Courses (X;Y;Z) *
  RPM 4500
  HP 3
  Options *
  Prix VENDU!



Autres spécifications



                  FRAISEUSE / MILLING DRUMMOND MANFORD SP-150-VS SUPER PRÉCISION 2001



                  Technical specifications / Spécifications techniques



                  Spécifications techniques:

                  Dimensions de la table: 9"x42" ( 230 x 1067 mm )

                  Rainures en "T": 3" x 5/8" ( 3 x 15.875)

                  Course longitudinale:

                  Manuel: 30" ( 762 mm )

                  Auto: 26.8" ( 682 mm )

                  Course transversale: 12" ( 305 mm )

                  Course du genou: 16" ( 406 mm )

                  Course du coulisseau: ("ram") 14" ( 356 mm )

                  Course du fourreau: 5" ( 127 mm )

                  Distance de la table au nez de la broche: 1-3/8" - 17-3/8"( 34-440 mm )

                  Coulisseau(ram) indexable: 360 °

                  Tête indexable (Gauche et Droit): 90 °

                  Tête indexable (haut et bas): 45 °

                  Distance de la tête à la colonne: 6" - 21" ( 153 - 544 mm )

                  Moteur de la broche : 3 HP

                  Cône de la broche: R8 ( ou NST #30 )

                  Avances du fourreau: .0015" - .003" - .006" ( 0.04 mm - 0.08 mm - 0.14 mm )

                  Vitesses de la broche: Vitesse variable ( 60 - 4500 rpm)

                  Hauteur totale : 84" (2140 mm )

                  Profondeur: 63 - 5/8" (1618 mm )

                  Largeur: 59" ( 1497 mm )

                  Poids net.: 2,200 lbs ( 950 kg )

                  Electricité: 3PH/575V/60Hz

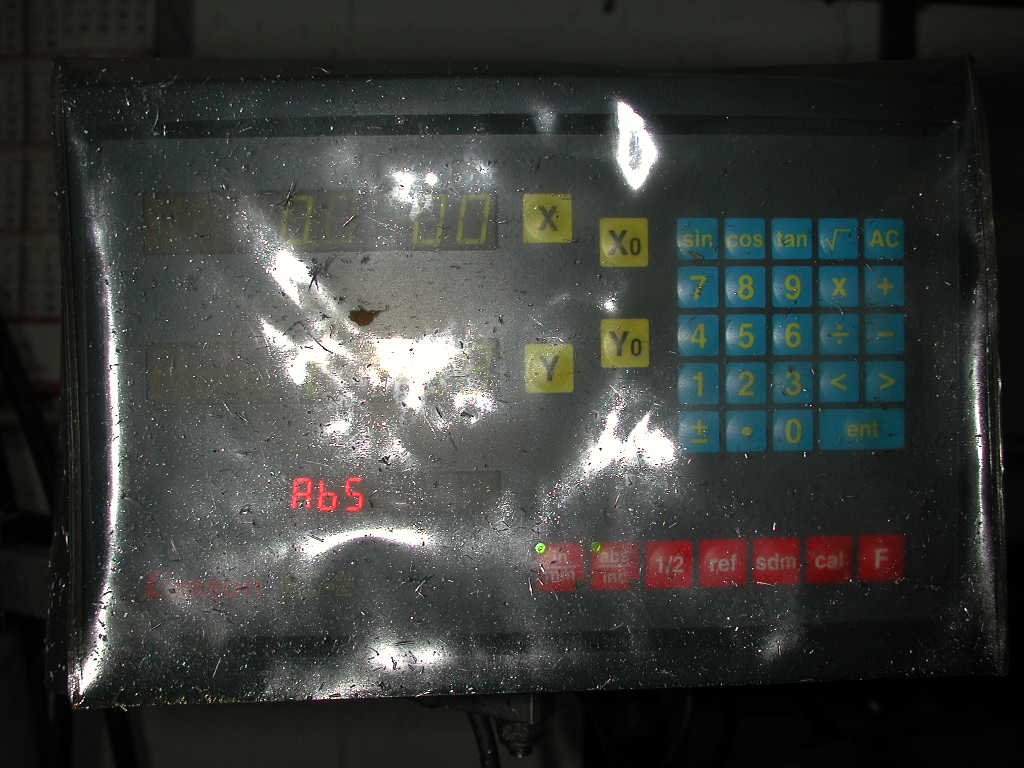

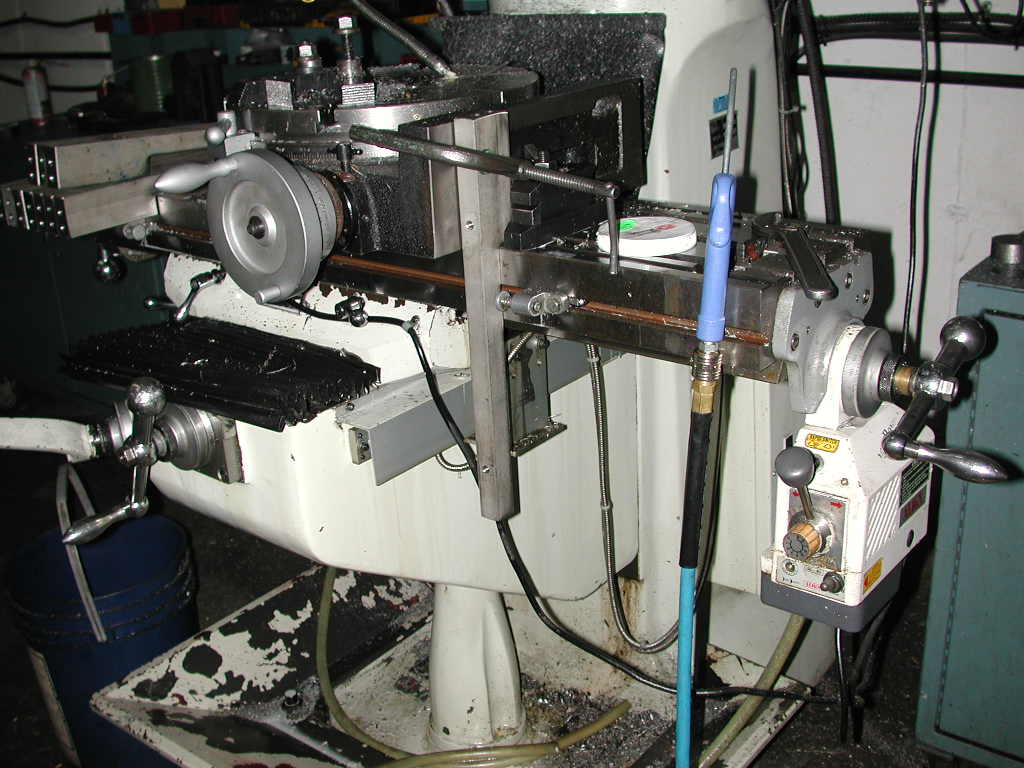

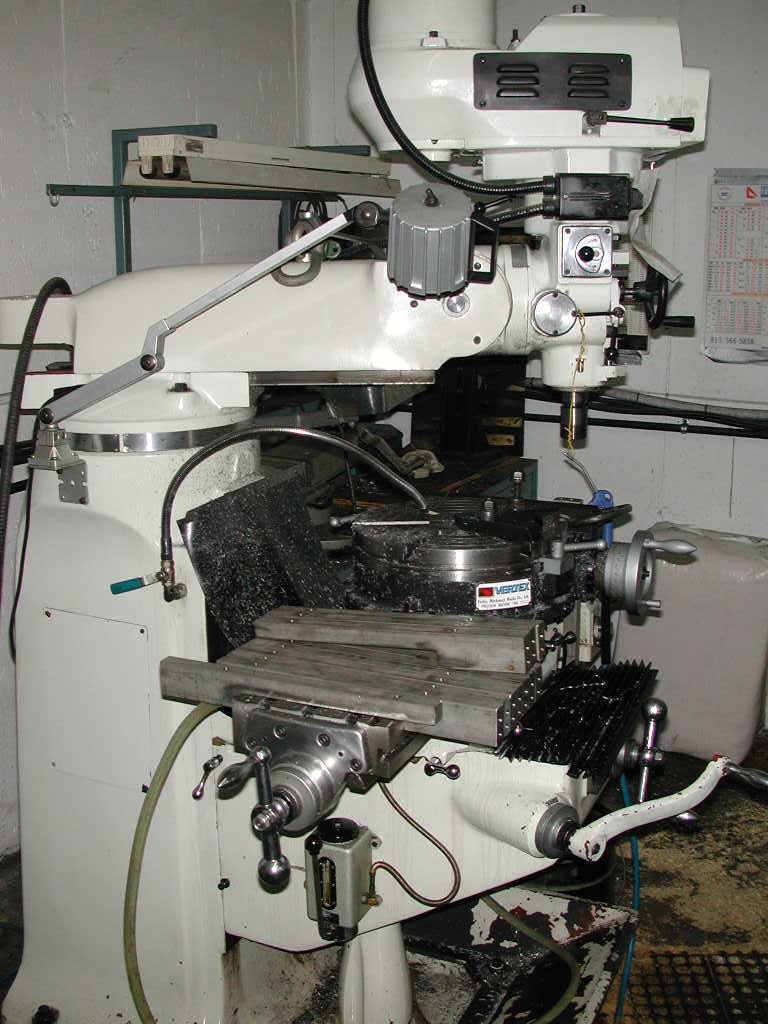

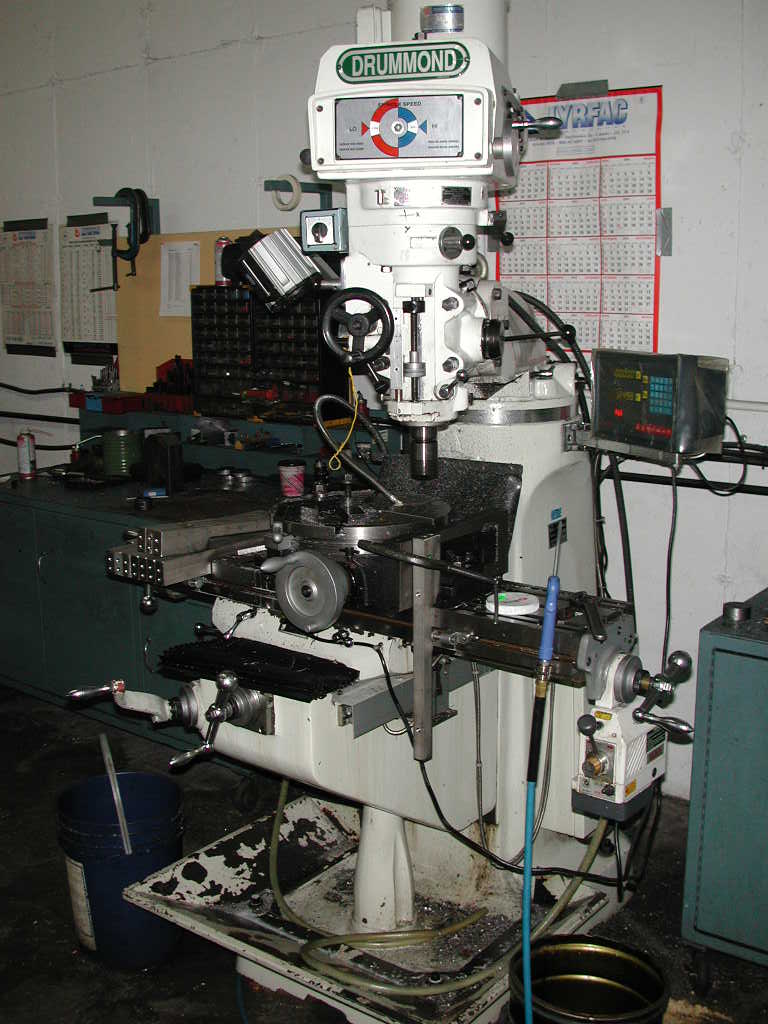

Photos de la machine
